强大的检测能力
正反面多区域平整度与高度检测。
正面检测：TP 面 / 内框面平整度检测。
背面检测：底面 / 螺柱台阶面测量
核心优势
/ Core Advantages
02
02
无限制的测量点位
支援直接汇入 CAD 图纸，测量点位数量完全无限制。
CAD：图纸点位导入
03
03
科学的检测演算法
系统自动选取平整区域拟合基准平面，精准提取所有测量点的高度差，自动计算峰值与谷值差值。
04
04
完善的数据追溯
内建资料库管理系统，检测结果自动存档并可输出为 EXCEL 表格，实现品质数据完全可追溯。
极简高效的工作流程
01
1s人工上料
直角依靠定位，精准放置。
02
1s自动扫码（选配）
支援新建机种料号资讯，扫码耗时约 1 秒。
03
3s3D 线扫描
直线横移扫描，运行速度达 100mm/s。
04
5s软件计算与判定
运算耗时约 5 秒，完成 OK / NG 判定与结果记录。
技术规格参数
3D 线扫技术
高精度三维重建
高精度测量
重复性精度 ±0.05mm
高效节拍
≤10s/pcs（400mm 产品）
稳定可靠
工业级结构设计
智慧软体生态
CAD图导入资料库管理结果追溯报表输出

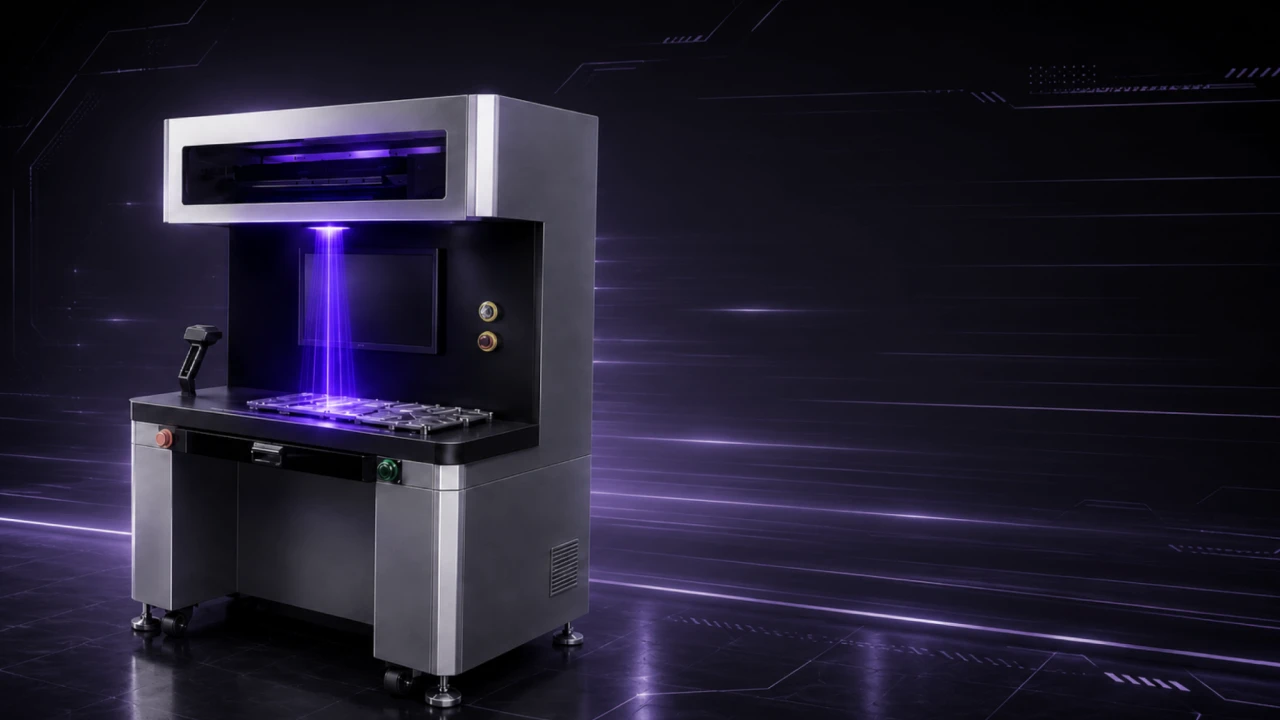

AIR Vision Pro Station
3D线扫平整度检测系统
| 扫描视野范围 | 长度范围 ≤ 750mm，宽度范围 ≤ 300mm，总厚度范围 ≤ 60mm |
|---|---|
| 检测位置 | 正面 / 反面（背面检测无需产品支撑载具，正面检测需产品支撑载具） |
| 产品颜色材质 | 材质为金属，颜色无限制 |
| 检测内容 | A. 正面：TP 面 / 内框面平整检测；B. 背面：底面 / 螺柱台阶面，最多能检测两种不同高度的螺柱台阶面 |
| 产品定位方式 | 直角依靠定位 |
| 扫描方式 | 直线横移 3D 线扫描 |
| 重复性精度 | ±0.05mm（机差校验不能作为核对指标） |
| 节拍要求 | 扫描运行速度 ≤ 100mm/s |
| 测量点位数量要求 | 无限制 |
| 点位导入方式 | CAD 图 |
| 结果追溯方式 | 资料库管理，可自由追溯检测结果 |
| 电压 | 220V |
| 功率 | 1kW |
| 设备尺寸 | L1110 * W650 * H1620mm |
