AIeveR Robotics Limited
01
01
強大的檢測能力
正反面多區域平整度與高度檢測。
正面檢測：TP 面 / 內框面平整度檢測。
背面檢測：底面 / 螺柱台階面測量

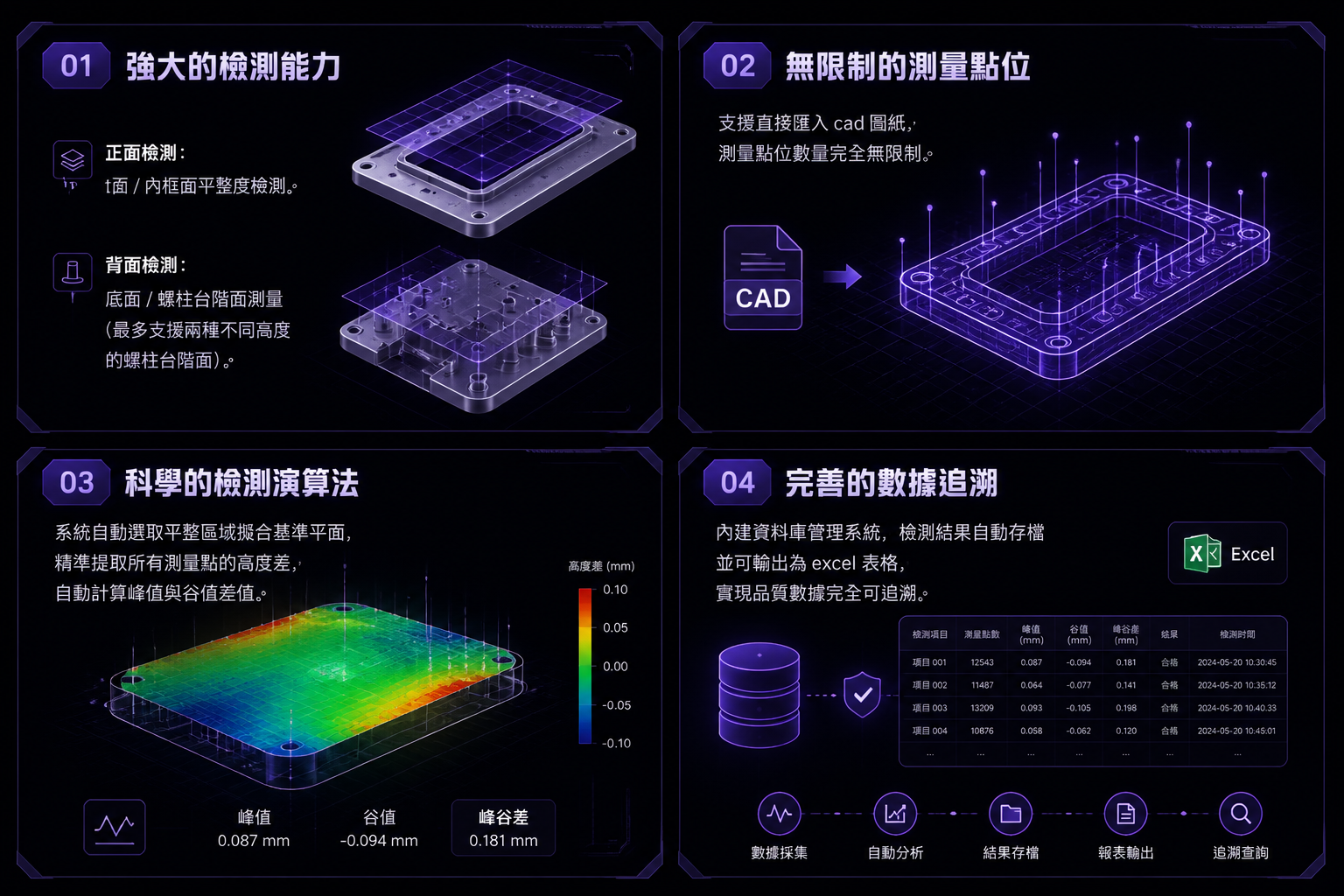

核心優勢
/ Core Advantages
02
02
無限制的測量點位
支援直接匯入 CAD 圖紙，測量點位數量完全無限制。
CAD：圖紙點位導入
03
03
科學的檢測演算法

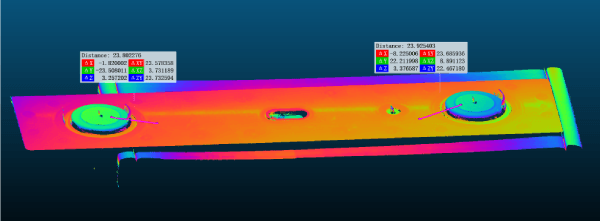

系統自動選取平整區域擬合基準平面，精準提取所有測量點的高度差，自動計算峰值與谷值差值。
04
04
完善的數據追溯
內建資料庫管理系統，檢測結果自動存檔並可輸出為 EXCEL 表格，實現品質數據完全可追溯。
極簡高效的工作流程
01
人工上料
直角依靠定位，精準放置。
02
自動掃碼（選配）
支援新建機種料號資訊，掃碼耗時約 1 秒。
03
3D 線掃描
直線橫移掃描，運行速度達 100mm/s。
04
軟件計算與判定
運算耗時約 5 秒，完成 OK / NG 判定與結果記錄。
01
1s人工上料
直角依靠定位，精準放置。
02
1s自動掃碼（選配）
支援新建機種料號資訊，掃碼耗時約 1 秒。
03
3s3D 線掃描
直線橫移掃描，運行速度達 100mm/s。
04
5s軟件計算與判定
運算耗時約 5 秒，完成 OK / NG 判定與結果記錄。
技術規格參數
3D 線掃技術
高精度三維重建
高精度測量
重複性精度 ±0.05mm
高效節拍
≤10s/pcs（400mm 產品）
穩定可靠
工業級結構設計
智慧軟體生態
CAD圖導入資料庫管理結果追溯報表輸出

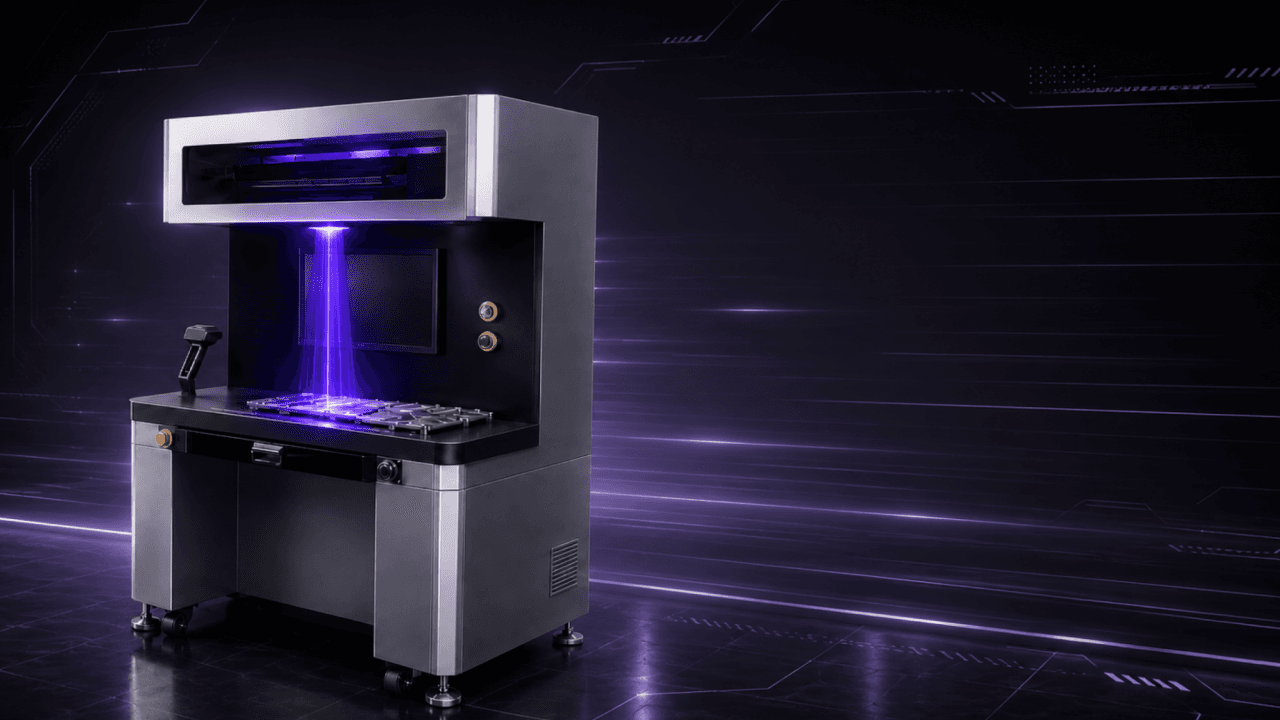

AIR Vision Pro Station
3D線掃平整度檢測系統
| 掃描視野範圍 | 長度範圍 ≤ 750mm，寬度範圍 ≤ 300mm，總厚度範圍 ≤ 60mm |
|---|---|
| 檢測位置 | 正面 / 反面（背面檢測無需產品支撐載具，正面檢測需產品支撐載具） |
| 產品顏色材質 | 材質為金屬，顏色無限制 |
| 檢測內容 | A. 正面：TP 面 / 內框面平整檢測；B. 背面：底面 / 螺柱臺階面，最多能檢測兩種不同高度的螺柱臺階面 |
| 產品定位方式 | 直角依靠定位 |
| 掃描方式 | 直線橫移 3D 線掃描 |
| 重複性精度 | ±0.05mm（機差校驗不能作為核對指標） |
| 節拍要求 | 掃描運行速度 ≤ 100mm/s |
| 測量點位數量要求 | 無限制 |
| 點位導入方式 | CAD 圖 |
| 結果追溯方式 | 資料庫管理，可自由追溯檢測結果 |
| 電壓 | 220V |
| 功率 | 1kW |
| 設備尺寸 | L1110 * W650 * H1620mm |
AIR Vision Pro Station應用案例
鏈軌節無序抓取及上料
汽車鈑金上料
汽車零部件抓取
